VIGOUR>>Prekidač protoka serije VEFS1 SS 316L VAR materijal
U okruženjima visoke-čistoće i-kritičnih procesa, praćenje protoka je više od kontrolne funkcije-to je temeljna zaštita za kvalitetu proizvoda, cjelovitost sustava i radnu sigurnost. Prekidač protoka serije VIGOR VEFS1 namjenski je-projektiran da pruži vrlo pouzdanu detekciju protoka u primjenama gdje su kontaminacija, curenje ili nestabilni uvjeti protoka neprihvatljivi.
Od proizvodnje poluvodiča i farmaceutske obrade do naprednih analitičkih instrumenata, VEFS1 pruža dosljednu, ponovljivu izvedbu-osiguravajući da procesi rade s preciznošću, pouzdanošću i-dugoročnom stabilnošću.
Tehnički datum
- Tlak izvora: vakuum do 3500 psig (241 bar)
- Referentne točke okidanja protoka: 25/50/100 slpm (N2 pri 100 psig)
- Točnost: ±10%
- Orijentacija instalacije: Okomito unutar 8 stupnjeva i ulazni otvor na dnu
- Radna temperatura: -10~175 stupnjeva F (-23~80 stupnjeva )
- Tijelo: SS 316L VAR
- Ulaz / izlaz: 1/4" zavarena cijev / VFS priključak
- Propuštanje (izvanbrodski): 2x10^-10 mbar l/s He
- Tip: SPDT, 3 žice /2 pozicije
- Snaga: 30VDC /3W max
- Preklopna struja: 0,2A max
- Nosivost struje: 0,5A max
- Početni kontaktni otpor: 0,1 Ohm max
- Duljina kabela: 3m
- Promjer žice: 24AWG
Značajka proizvoda
Protočni-dizajn u potpunosti uklanja mrtve zone i nepometena područja na putu protoka, osiguravajući da plin prolazi bez ostataka ili kontaminacije.
Proces sekundarnog taljenja SS316L smanjuje stvaranje i adsorpciju čestica, ispunjavajući zahtjeve okolina ultra-visoke čistoće poput onih koje se koriste u proizvodnji poluvodiča.
Sa širokim projektiranim rasponom tlaka, od vakuuma do 241 bara, može stabilno podnijeti različite složene radne uvjete od vakuumiranja do visokog-tlaka, pokazujući snažnu prilagodljivost sustava.
Sadrži ugrađen-magnetski plovak i mehanizam reed prekidača. Kada brzina protoka premaši unaprijed zadanu vrijednost, on točno i jasno daje signal za prebacivanje, omogućavajući pravovremenu reakciju na sigurnosne probleme kao što je abnormalni protok u cjevovodu.
Fleksibilna konfiguracija, pojednostavljena integracija
Serija VEFS1 podržava višestruke industrijske-standardne mogućnosti povezivanja za prilagođavanje različitim dizajnom sustava:
- VFS muški (MVA)
- VFS ženski (FV4)
- Zavar cijevi (TWA)
Dosljedni dimenzionalni profili u svim konfiguracijama pojednostavljuju raspored sustava, zamjenu i naknadnu ugradnju-smanjujući vrijeme zastoja i složenost instalacije.

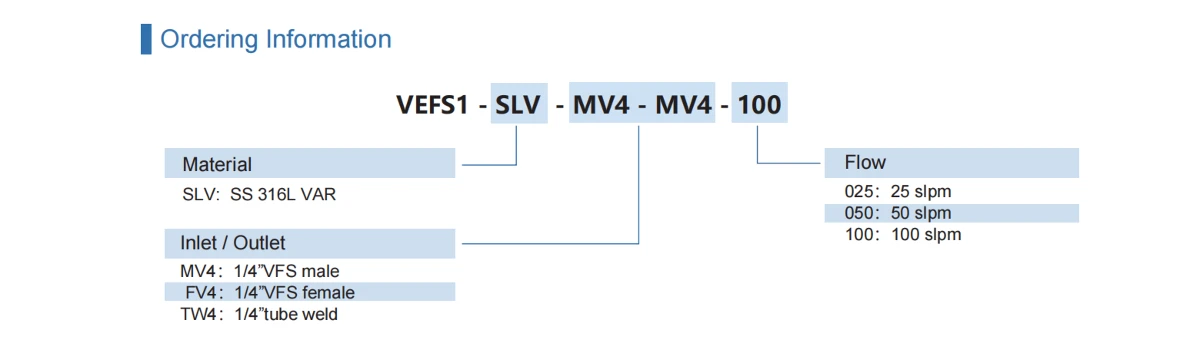

Jasno naručivanje, siguran odabir
Svaka VEFS1 jedinica određena je jasnim i strukturiranim sustavom-numeriranja dijelova koji definira materijal, vrstu veze i zadanu točku protoka.
- Primjer:
VEFS1-SLV-MVA-MVA-100
→ Konstrukcija 316L VAR, VFS muški ulaz/izlaz, točka okidanja protoka 100 slpm
Održavajte čistoću. Zaštitite procese. Osigurajte pouzdanost.
Odaberite VIGOR VEFS1 sklopku protoka za poboljšanje integriteta procesa, zaštitu kritičnih operacija i postizanje pouzdanog nadzora protoka-gdje napredno inženjerstvo susreće-stvarne performanse.
